스마트워치 산소포화도 측정 원리｜광혈류센서(PPG)로 혈중 산소 농도를 측정하는 방법 완벽 정리

스마트워치 기능 중 많은 사람들이 가장 신기하게 느끼는 것은 ‘산소포화도 측정’입니다.

손목에 착용하는 것만으로 혈액 속 산소 상태를 확인할 수 있기 때문입니다.

하지만, 동시에 “이게 어떻게 가능한가?”라는 의문도 생깁니다.



이 기능의 핵심은 단순 측정이 아니라, 빛을 이용해, 혈류를 분석하는 정교한 센서 기술에 있습니다.

---

스마트워치 뒷면 센서에서 붉은 빛이 나와 혈중 산소포화도를 측정하는 고해상도 이미지

---

                                   광혈류 측정 센서 개념설명

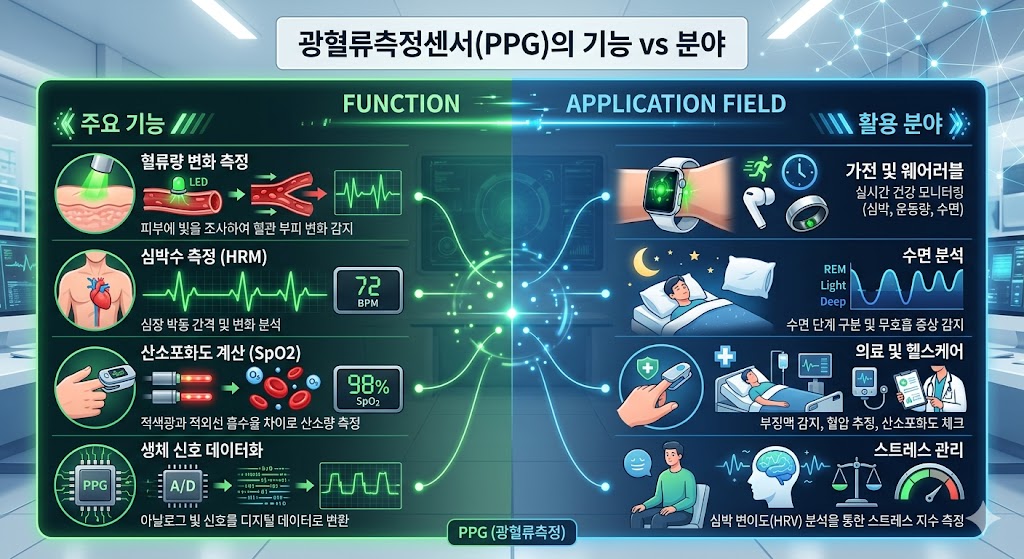

광혈류측정센서(PPG)의 주요 기능과 활용 분야를 정리한 인포그래픽 이미지



 이미지 상세 설명:

스마트워치 뒷면에서 반짝이는 작은 빛들이 우리 몸의 비밀을 읽어내는 순간이 표현돼 있습니다.

차가운 기계 장치지만, 건강을 살피는 따뜻한 시선이 느껴지도록 붉은색 광원과 정교한 센서가 표현돼 있습니다.

마치 보이지 않는 혈류의 흐름을 데이터로 변환하는 마법 같은 기술의 정점을 시각적으로 보입니다.

읽는 분들이 "아, 이 빛이 내 산소를 측정하는구나"라고,  이해하실 수 있을 겁니다.
광혈류측정센서(PPG)는 빛의 흡수와 반사 변화를 이용해, 혈류 상태와 산소포화도를 계산하는 광학 기반 생체 신호 측정 기술입니다.

                   광혈류측정센서  등장 배경과 필요성

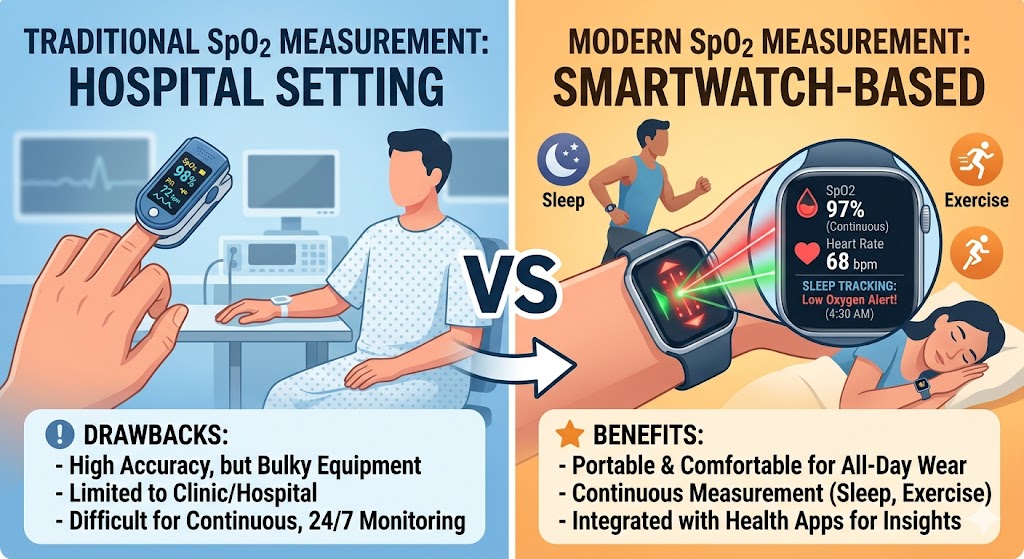

병원용 손가락 클립형 산소포화도 측정기와 스마트워치의 광혈류측정센서 방식을 대비하여 보여주는 인포그래픽

 이미지 상세 설명:

기존의 산소포화도 측정은 병원 환경에서 손가락에 클립 형태의 장비를 부착하는 방식으로 이루어졌습니다.

이는 측정의 정확도는 매우 높으나, 장비의 부피가 크고, 유선 연결이 필요하여, 특정 장소에서만 측정이 가능하다는 공간적 제약이 컸습니다.

특히 수면 중이나 격렬한 운동 중에는 연속적인 데이터를 확보하기에 구조적인 한계가 명확했습니다.



반면, 스마트워치 기반의 측정 방식은 소형화된 광혈류측정센서(PPG)를 통해, 이러한 단점을 혁신적으로 개선했습니다.

손목에 밀착된 센서가 혈류의 변화를 실시간으로 감지하여, 일상생활은 물론 수면과 운동 중에도 끊김 없는 데이터 수집이 가능해졌습니다.



저전력 기술의 결합으로 24시간 모니터링이 가능해짐에 따라, 사용자는 언제 어디서든 자신의 호흡 건강 상태를 직관적으로 파악할 수 있게 되었습니다.

                                        광혈류측정센서  핵심 원리 또는 구조 설명

스마트워치의 4대 핵심 센서(광학 심박, 산소포화도, 가속도, 자이로 센서)와 데이터 처리 과정을 설명하는 인포그래픽 이미지



마트워치의 핵심 원리와 주요 센서 분석

스마트워치는 단순한 시계를 넘어, 여러 개의 '감각 기관'에 해당하는 센서들이 수집한 데이터를 '두뇌'인 알고리즘이 분석하여, 유의미한 건강 지표를 제공하는 정밀 기기입니다.



이미지에 제시된 4가지 핵심 센서의 역할은 다음과 같습니다.

1. 광학 심박 센서 (PPG, Photoplethysmogram)

광학 심박 센서는 빛을 이용하여, 혈류의 변화를 측정하는 장치입니다.

스마트워치 뒷면에서 녹색 LED 빛을 피부에 투사하면, 혈관 내 혈류량에 따라, 빛이 반사되거나, 흡수되는 양이 달라집니다.

센서는 이 반사량의 변화를 감지하여, 심박수(BPM)를 실시간으로 계산합니다.

우리가 흔히 보는 워치 뒷면의 초록색 불빛이 바로 이 센서가 작동하는 모습입니다.



2. 산소포화도 센서 (SpO2 Sensor)

혈중 산소 농도를 측정하는 이 센서는 적색광과 적외선을 이용합니다.

혈액 내 헤모글로빈이 산소와 결합한 상태에 따라, 흡수하는 빛의 파장이 다르다는 원리를 이용합니다.

적색광과 적외선의 반사 비율을 측정하여, 혈액 내에 산소가 얼마나 충분히 포함되어 있는지 추정하며, 이는 호흡기 건강이나 수면의 질을 파악하는 데 중요한 지표가 됩니다.



3. 가속도 센서 (Accelerometer)

가속도 센서는 움직임에 따른 직선적인 속도 변화를 감지하는 역할을 합니다.

사용자가 걷거나 뛸 때 발생하는 수직·수평 방향의 움직임을 파악하여 걸음 수를 계산하고, 운동 상태를 감지합니다.

스마트워치가 별도의 조작 없이도 현재 걷고 있는지, 달리고 있는지를 자동으로 인식할 수 있는 것은 바로 이 가속도 센서 덕분입니다.



4. 자이로 센서 (Gyroscope)

자이로 센서는 가속도 센서가 측정하지 못하는 손목의 회전 속도와 방향을 정밀하게 감지합니다.

가속도 센서와 결합하여, 사용자의 움직임을 3차원적으로 분석하며, 특히 **'손목 들어 올려 화면 켜기'**와 같은 동작이나, 구체적인 운동 자세를 분석하는 데 핵심적인 역할을 수행합니다.



---

스마트워치는 손목 위의 작은 컴퓨터로써, PPG, SpO2, 가속도, 자이로 센서 등 다양한 정밀 센서를 탑재하고 있습니다.

이러한 센서들이 수집한 원천 데이터는 내부 알고리즘을 통해 통합 해석되어, 심박수, 산소 농도, 운동량 등의 유의미한 정보로 변환됩니다.

각 센서는 유기적으로 협력하여 사용자의 건강 상태를 24시간 모니터링하고, 시각화된 지표를 디스플레이에 표시해 줍니다.

스마트워치 산소포화도 측정 원리는 ‘빛의 파장 차이’를 활용합니다.

적외선 LED와 적색 LED를 피부에 조사하면, 혈액 속 산소량에 따라 빛 흡수율이 달라집니다.

산소가 많은 혈액은 적외선을 더 잘 흡수하고, 산소가 적은 혈액은 적색광을 더 많이 흡수하는 특성이 있습니다.

센서는 반사되는 빛의 강도를 측정하고, 이 두 신호의 비율을 계산해 산소포화도를 추정합니다.

여기서 중요한 것이 적외선 LED혈류감지방식입니다.

 적외선은 피부 깊숙이 침투해, 혈관의 변화까지 감지할 수 있기 때문에, 단순 표면 측정보다, 더 안정적인 데이터를 얻을 수 있습니다.

쉽게 말해, 이 기술은 ‘빛으로 혈액의 상태를 읽는 방식’이라고 이해하면 됩니다.

기존의 의료용 산소포화도 측정기가 손가락을 통과한 빛을 직접 측정하는 ‘투과형 방식’을 채택하여, 높은 정확도를 구현했다면, 스마트워치는 피부에 빛을 쏘고 되돌아오는 신호를 분석하는 ‘반사형 방식’을 사용하여, 기술적 차별화를 꾀하고 있습니다.

이러한 구조적 변화로 인해, 투과형 방식은 장비의 크기와 위치 제약이 따르는 반면, 반사형 방식은 외부 환경의 영향을 상대적으로 더 받으면서도 일상적인 착용과 지속적인 모니터링이 가능하다는 강력한 이점을 지닙니다.



결과적으로 산소포화도 측정 기술은 특정 상황에서의 단발적인 고정밀 측정을 넘어, 사용자의 일상을 끊김 없이, 관리하는 ‘지속성 중심’의 보건 의료 기술로 그 패러다임이 진화하고 있습니다.

광혈류측정센서 실제 활용과 현재 위치

고해상도로 포착된 스마트워치 하단 센서가 붉은 빛을 내며 손목의 혈류 데이터를 측정하는 장면

 이미지 상세 설명:

해당 이미지는 스마트워치 뒷면에 탑재된 광혈류측정(PPG) 센서가 작동하는 핵심적인 순간을 정밀하게 보여줍니다.

이 기술의 본질은 적색 LED와 적외선 LED에서 발산된 빛이 피부와 혈관을 통과하며, 흡수되거나, 반사되는 양을 측정하여,

산소포화도를 추정하는 데 있습니다.

단순한 수치 제공을 넘어, 비침습적 방식으로 내부 건강 상태를 지속적으로 모니터링할 수 있는 점이 현대 헬스케어 기술의 비약적인 발전이라 할 수 있습니다.



특히, 고산 지대 활동이나, 수면 중 호흡 패턴 분석에서 의료 진단의 보조적 지표로서 중요한 역할을 수행합니다.

현재 스마트워치의 산소포화도 측정 기능은 건강 관리 보조 도구로 활용되고 있습니다.

수면 중 산소 변화, 운동 시 호흡 상태 등을 간접적으로 확인할 수 있습니다.

특히 고산 환경이나 유산소 운동 시 참고 지표로 사용됩니다.

또한 수면 분석 기능과 결합되어 호흡 이상 패턴을 감지하는 데 활용되기도 합니다.

다만 의료 진단 수준보다는 ‘경향 확인용 데이터’로 사용하는 것이 일반적입니다.

---

 한 단계 깊은 해석
광혈류측정센서 기술의 본질은 단순 측정이 아니라, ‘비침습적 데이터 획득’에 있습니다.

즉, 몸을 절개하거나 혈액을 채취하지 않고도 내부 상태를 추정하는 방식입니다.

이는 향후 헬스케어 기술의 핵심 방향이기도 합니다.

또한 센서 하나의 성능보다, 여러 신호를 조합해 의미를 해석하는 ‘센서 융합’ 기술이 더 중요해지고 있습니다.

데이터 자체보다 해석 능력이 경쟁력이 되는 구조입니다.

정리해 보면, 광혈류측정센서는 빛의 흡수와 반사를 이용해 혈류와 산소 상태를 분석하는 기술입니다.

스마트워치는 적외선 LED와 적색 LED를 활용해, 산소포화도를 추정하며, 기존 장비보다,

일상 활용성이 뛰어난 것이 특징입니다.

핵심은 정확도보다, ‘지속적 측정과 데이터 해석’에 있습니다.
