데이터센터 배전이 중요한 이유? 변압기·UPS·PPU의 역할과 전력 공급 구조
AI 서버가 늘어나면서 데이터센터가 사용하는 전력도 빠르게 증가하고 있습니다.
하지만 전력은 외부에서 공급받는 것만으로 끝나지 않습니다.
들어온 전력을 필요한 전압으로 바꾸고, 여러 설비로 나누어 공급하며, 순간적인 전원 이상에도 서버가 계속 동작하도록 관리해야 합니다.
따라서 데이터센터의 전력 인프라를 이해하려면 발전소나 전력망뿐 아니라, 데이터센터 내부의 배전 구조를 함께 살펴봐야 합니다.

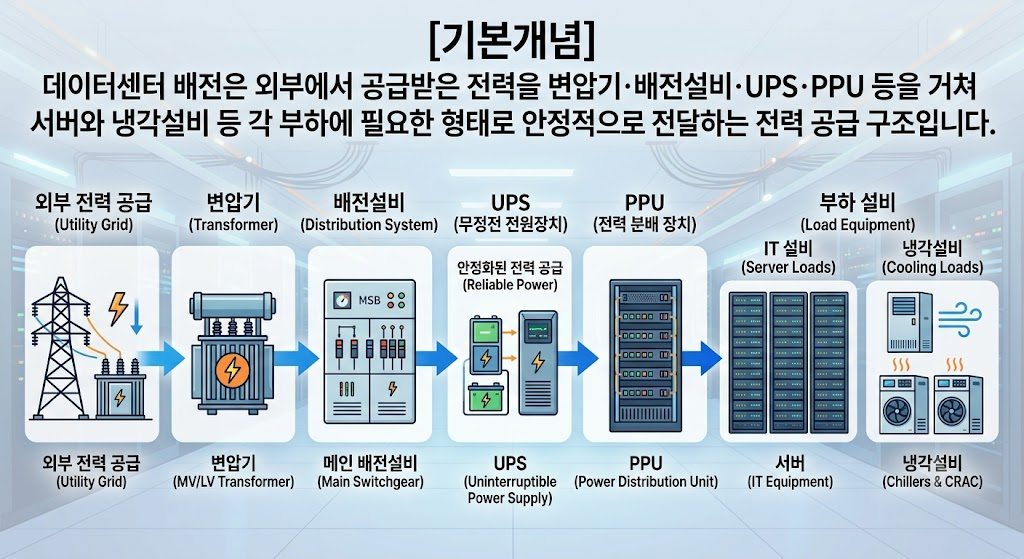

데이터센터 배전 기본개념
.
데이터센터 배전이 중요한 이유?
데이터센터 배전은 외부에서 공급받은 전력을 서버와 냉각설비 등 필요한 곳에 안정적으로 전달하는 핵심 과정입니다.
이 전력망은 변압기를 시작으로 메인 배전설비, 무정전 전원장치(UPS), 전력 분배 장치(PPU)를 순차적으로 거치는 체계적인 구조로 이루어져 있습니다.
특히 24시간 멈추지 않아야 하는 데이터센터의 특성상, 정전을 방지하고 효율적으로 전기를 배분하는 것이 무엇보다 중요합니다. 복잡해 보일 수 있지만, 결국 우리가 매일 사용하는 다양한 디지털 서비스들이 끊김 없이 원활하게 작동하도록 돕는 든든한 기반 시설입니다.

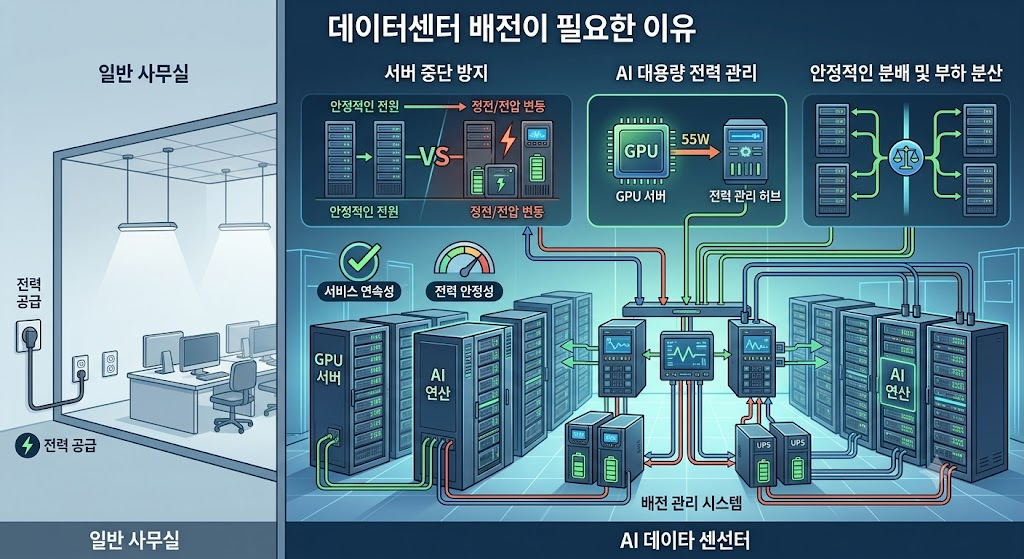

데이터센터 배전이 필요한 이유
데이터센터 배전이 필요한 이유?
데이터센터 배전은 외부에서 공급받은 전력을 서버와 냉각설비 등 필요한 곳에 안정적으로 전달하는 핵심 과정입니다.
이 전력망은 변압기를 시작으로 메인 배전설비, 무정전 전원장치(UPS), 전력 분배 장치(PPU)를 순차적으로 거치는 체계적인 구조로 이루어져 있습니다.
특히 24시간 멈추지 않아야 하는 데이터센터의 특성상, 정전을 방지하고 효율적으로 전기를 배분하는 것이 무엇보다 중요합니다.
복잡해 보일 수 있지만, 결국 우리가 매일 사용하는 다양한 디지털 서비스들이 끊김 없이 원활하게 작동하도록 돕는 든든한 기반 시설입니다.
일반적인 건물에서도 전기를 여러 공간으로 나누어 공급하지만, 데이터센터는 전력 공급의 중요성이 훨씬 큽니다.
서버가 중단되면, 서비스 자체가 멈출 수 있기 때문에 전압 변동이나 순간적인 정전에도 대응할 수 있는 구조가 필요합니다.
특히 AI 데이터센터에서는 GPU 서버처럼 전력 사용량이 큰 장비가 증가하고 있습니다.
전력 수요가 커질수록 단순히 전기를 많이 공급하는 것뿐 아니라, 전력을 얼마나 안정적으로 분배하고 관리하는가가 중요한 문제가 됩니다.
데이터센터 전력 공급의 핵심 구조전력망 → 수전설비→변압기 → 배전반 → UPS → PPU → 서버
기존 AI의 텍스트 학습과 차별화되는 물리적 경험 학습 방식을 쉽게 이해할 수 있도록 구성했습니다.
피지컬 AI의 핵심 순환 구조 피지컬 AI는 현실 세계와 끊임없이 소통하며 다음 5단계를 거쳐 작동합니다.
1. 감지: 카메라, 라이다, 압력 센서 등을 활용해 주변 환경의 데이터를 수집합니다.
2. 인식: 수집한 데이터를 바탕으로 AI가 물체를 식별하고 현재 상황을 해석합니다.
3. 판단: 해석된 상황을 바탕으로 목표를 설정하고 최적의 행동 경로를 결정합니다.
4. 행동: 결정된 내용에 따라 로봇의 관절과 모터를 제어하여 실제 물리적인 움직임을 수행합니다.
5. 피드백: 행동의 결과를 센서로 다시 확인하고, 이 데이터를 학습하여 다음 동작을 개선합니다.
전력 공급이 핵심적인 이유 피지컬 AI는 소프트웨어로만 존재하는 기존 AI보다 압도적으로 많은 에너지를 소모합니다.
첫째, 복잡한 주변 상황을 실시간으로 계산하는 두뇌(AI 칩) 구동에 막대한 전기가 필요합니다.
둘째, 가상공간을 넘어, 현실에서 무거운 금속 관절과 모터를 직접 움직여야 합니다.
물리적인 힘을 내고 물건을 조작하는 과정 자체에 거대한 에너지가 지속적으로 요구되기 때문입니다.
현재 발생할 수 있는 한계점 막대한 전력 소모와 물리적 제약은 피지컬 AI 상용화의 가장 큰 한계로 작용합니다.
배터리 제약: 현재의 배터리 기술로는 로봇이 외부 전원 연결 없이 장시간 고강도 물리 작업을 수행하기 어렵습니다.
데이터 수집 비용: 인터넷의 텍스트 데이터와 달리, 실제 움직임과 힘, 접촉이 포함된 '로봇 데이터'는 수집하는 데 엄청난 시간과 비용이 듭니다.
현실의 불확실성: 통제된 환경이 아닌 변수가 많은 현실 세계에서는 작은 인식 오류가 곧바로 물리적인 실패나 사고로 이어질 수 있습니다.

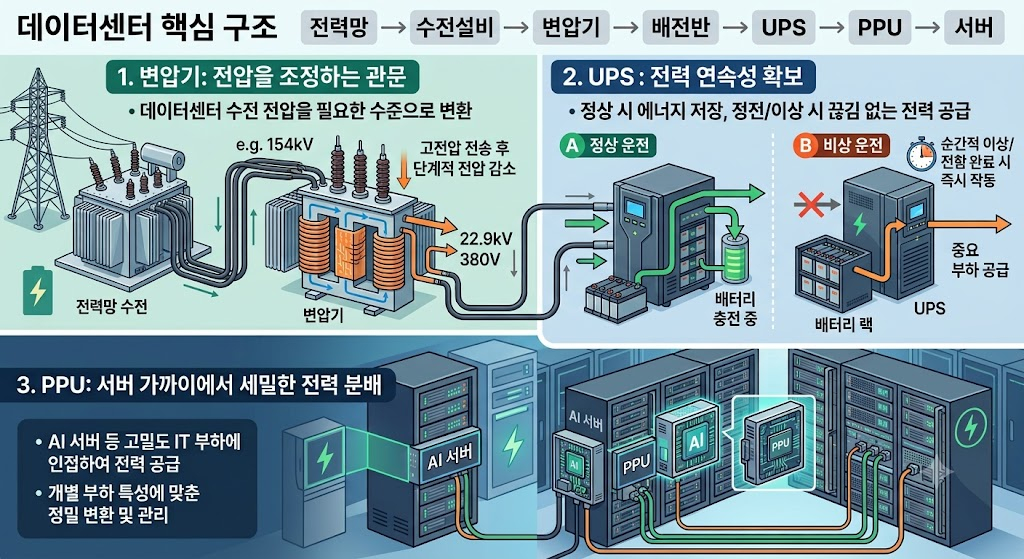

전력의 흐름을 단순화하면 다음과 같이 이해할 수 있습니다.
전력망 → 수전설비 → 변압기 → 배전반 → UPS → PPU → 서버
물론 실제 데이터센터에서는 시설 규모와 설계 방식에 따라, 전력 계통이 달라질 수 있습니다.
핵심은 외부에서 들어온 전력을 한 번에 서버에 연결하는 것이 아니라, 여러 단계의 전력 설비를 거쳐 목적에 맞게 변환하고 분배한다는 점입니다.
1. 변압기: 전압을 바꾸는 장치
데이터센터에 들어오는 전력과 서버가 사용하는 전압은 서로 다르기 때문에 변압기를 이용해 전압을 필요한 수준으로 변환합니다.
변압기는 쉽게 말해 **전력의 ‘전압을 조정하는 관문’**이라고 볼 수 있습니다.
대규모 데이터센터에서는 높은 전압으로 전력을 전달한 뒤 필요한 단계에서 전압을 낮추는 방식이 사용될 수 있습니다.
2.UPS: 전원 이상에 대응하는 장치
UPS는 무정전전원장치입니다.
정상적인 전원 공급이 이루어질 때는 전력을 공급하면서 배터리 등에 에너지를 저장하고, 전원 이상이 발생하면, 저장된 에너지를 이용해 중요 부하에 전력을 계속 공급합니다.
UPS의 핵심 역할은 장시간 정전을 해결하는 것만이 아닙니다.
순간적인 전원 이상이나 전환 과정에서 서버가 영향을 받지 않도록 전력 공급의 연속성을 확보하는 것이 중요합니다.
3.PPU: 서버 가까이에서 전력을 분배
PPU(Power Processing Unit)는 데이터센터의 전력 구조에서 서버 또는 고밀도 IT 부하에 가까운 위치에서 전력을 공급·분배하는 장치로 이해할 수 있습니다.
특히 AI 서버처럼 높은 전력 밀도를 요구하는 환경에서는 기존의 저밀도 서버 중심 배전 방식만으로 대응하기 어려워지고 있습니다.
따라서 부하 특성에 맞춰 전력을 보다 세밀하게 공급하고 관리하는 구조가 중요해집니다.
⑤ 기존 배전과 무엇이 다른가?
기존 데이터센터에서는 서버의 전력 밀도가 상대적으로 낮아 개별 랙에 공급되는 전력을 관리하는 방식이 중심이었다면, AI 데이터센터에서는 상황이 달라지고 있습니다.
기존 데이터센터 vs고밀도 AI 데이터센터:
일반 서버 중심의 기존 데이터센터는 전력 밀도가 상대적으로 낮아, 안정적인 전력 공급 자체에 중점을 두고 설계됩니다.
반면, 고밀도 AI 데이터센터는 GPU와 AI 서버 비중이 크게 증가하여 전력 밀도가 매우 높습니다.
이로 인해 배전 시스템 역시 기존의 안정성을 넘어, 고밀도 환경까지 완벽하게 대응해야 합니다.
따라서 고밀도 AI 데이터센터는 전력 공급뿐만 아니라, 전력 변환, 분배, 그리고 열관리를 하나로 통합하는 설계가 핵심입니다.
즉, 미래의 데이터센터는 단순히 전력 용량만 늘린다고 해결되는 문제가 아니며, 막대한 전력을 어디까지 어떤 방식으로 효율적이고, 안전하게 전달할 것인지 처음부터 철저하게 함께 설계해야 합니다.
데이터 센터 배전 시스템의 실제 활용 및 현재 위치
실제 활용과 현재 위치
이 이미지는 데이터센터 랙의 다양한 실제 활용 분야를 한눈에 보여줍니다.
클라우드와 기업용 데이터센터부터 통신 시설, 그리고 고성능 컴퓨팅 환경까지 폭넓게 사용되는 모습을 담고 있습니다.
특히 높은 전력과 냉각이 필수적인 AI 학습용 서버 랙의 복잡한 구조를 직관적으로 잘 나타내고 있습니다.
클라우드 및 기업용 데이터센터의 기반 데이터센터 랙은 클라우드 데이터센터와 기업용 데이터센터에서 가장 기본적으로 사용됩니다.
수많은 서버와 네트워크 장비를 물리적으로 안전하게 수납하고 체계적으로 관리하는 뼈대 역할을 수행합니다.
통신 시설 및 고성능 컴퓨팅(HPC) 지원 통신 시설의 방대한 네트워크 인프라를 구축할 때도 랙은 필수적입니다.
또한, 복잡한 과학 연산이나 시뮬레이션을 수행하는 고성능 컴퓨팅(HPC) 환경에서도 랙 단위의 밀도 높은 시스템 구성이 널리 활용됩니다.
[AI 연산 및 학습용 서버 환경의 특수성 최근 랙의 역할이 가장 부각되는 곳은 단연 AI 학습용 서버 환경입니다.
AI 서버는 다수의 고성능 GPU가 높은 처리량으로 동시에 작동합니다.
이로 인해 랙 하나가 감당해야 하는 전력 소모량과 냉각 요구량이 폭발적으로 증가하게 됩니다.
복잡해지는 내부 통신 및 전력 구조 AI 환경에서는 GPU 간 막대한 데이터를 지연 없이 빠르게 주고받아야 합니다.
이를 위한 고속 네트워크 장비까지 랙에 추가되면서, 랙 내부의 전력 공급 방식과 통신 배선 구조는 과거보다 훨씬 고도화되고 복잡해지는 추세입니다.
즉, 복잡해지는 내부 통신 및 전력 구조, AI 환경에서는 GPU 간 막대한 데이터를 지연 없이 빠르게 주고받아야 합니다.
이를 위한 고속 네트워크 장비까지 랙에 추가되면서, 랙 내부의 전력 공급 방식과 통신 배선 구조는 과거보다 훨씬 고도화되고 복잡해지는 추세입니다.
이처럼 급변하는 AI 환경에서 랙이 왜 그토록 핵심적인 역할을 하는지, 기본적인 구조와 전력 관리 원리가 궁금하시다면 아래 글을 함께 읽어보시길 추천해 드립니다.
[데이터센터 랙이 중요한 이유? 서버랙 구조와 랙전력으로 이해하는 데이터센터 핵심 원리]
랙 단위의 전력 및 열 관리의 중요성 결국 현대의 데이터센터 운영은 개별 서버의 성능에만 의존하지 않습니다.
하나의 랙 단위에서 얼마나 안정적으로 전력을 공급하고, 지속적으로 발생하는 열을 효율적으로 처리할 수 있는가가 가장 중요한 핵심 운영 조건이 되었습니다.
데이터센터 배전 시스템은 서버뿐 아니라, 냉각장치, 네트워크 장비, 저장장치, 보안설비 등 다양한 부하에 전력을 공급합니다.
특히 AI 데이터센터에서는 GPU 서버의 전력 수요가 커지면서 전력 인프라 자체가 데이터센터 설계의 핵심 요소가 되고 있습니다.
전력 공급 구조와 냉각 구조가 서로 영향을 주기 때문에 전기·기계 설비를 따로 보는 것보다 전체 시스템 관점에서 접근할 필요가 있습니다.
한 단계 깊은 해석
여기서 중요한 변화는 데이터센터의 경쟁력이 서버 성능만으로 결정되지 않는다는 점입니다.
과거에는 더 빠른 CPU나 서버를 확보하는 것이 중요했다면, 고밀도 AI 환경에서는 그 서버에 필요한 전력을 안정적으로 공급하고 발생한 열까지 처리할 수 있어야 합니다.
결국 데이터센터 설계의 중심이 ‘서버를 얼마나 많이 설치할 것인가’에서 ‘높은 전력 밀도의 부하를 어떻게 안정적으로 운영할 것인가’로 이동하고 있는 것입니다.
정리해 보면, 데이터센터 배전은 외부 전력을 서버까지 전달하는 단순한 전선 연결이 아닙니다.
변압기는 전압을 변환하고, 배전설비는 전력을 필요한 곳으로 나누며, UPS는 전원 이상에 대응합니다.
PPU는 고밀도 IT 부하에 가까운 영역에서 전력을 공급·분배하는 역할을 담당합니다.
이들이 연결되어야 대규모 데이터센터가 안정적으로 운영될 수 있습니다.
결국 핵심은 데이터센터의 전력 공급은 ‘얼마나 많은 전기를 확보하느냐’뿐 아니라 ‘그 전기를 어떻게 변환하고, 나누고, 안정적으로 전달하느냐’가 중요하다는 것입니다.
이 구조를 이해하면, 다음 단계에서 AI 데이터센터의 핵심 과제인 랙 전력, 전력밀도, 냉각, PUE가 왜 함께 논의되는지도 자연스럽게 이해할 수 있습니다.
